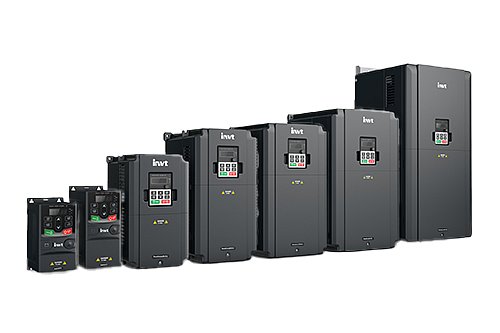

Základní vlastnosti:
- U/f řízení a vektorové řízení bez zpětné vazby (autotuning motoru)
- Bezpečnostní funkce STO (Safe Torque Off)
- Rozběhový moment motoru 150% od 0.5 Hz
- Vestavěná brzdná jednotka, množství rozhraní pro připojení
- Externí klávesnice s funkcí kopírování parametrů
- Standardně vestavěný odrušovací filtr kat.C3 (>=4 kW), doplňkové filtry kat.C3 (<=2.2kW) a doplňkové filtry kat.C2
- Komunikace RS485 s protokolem Modbus RTU / ASCII
Aplikace:
Regulace tlaku, baličky, odstředivky, drátovky, dopravníky, ventilátory, čerpadla, navíječe, výrobní linky a další.
Průmyslová odvětví: potravinářství, textilní průmysl, tiskárny, papírny, plastikářský průmysl, HVAC.
Značení produktu
GD20 - 055G - 4 - EU
- GD20 - zkratka označení měniče Goodrive20-EU
- 055G - označení výkonu - 055: 55kW, G: konstantní zátěž
- 4 - napěťová třída - S2: AC 1f 220V(-15%) ~ 240V(+10%), 4: AC 3f 380V(-15%) ~ 440V(+10%)
- EU - speciální funkce - EU: funkce STO (Safe Torque Off)
Výběrová tabulka
| Model |
Výstupní výkon (kW) |
Vstupní proud (A) |
Výstupní proud (A) |
| 1 ~ 220 - 240VAC |
GD20-0R4G-S2-EU |
0.4 |
6.5 |
2.5 |
| GD20-0R7G-S2-EU |
0.75 |
9.3 |
4.2 |
| GD20-1R5G-S2-EU |
1.5 |
15.7 |
7.5 |
| GD20-2R2G-S2-EU |
2.2 |
24 |
10 |
| 3 ~ 380 - 400VAC |
GD20-0R7G-4-B |
0.75 |
3.4 |
2.5 |
| GD20-1R5G-4-B |
1.5 |
5 |
4.2 |
| GD20-2R2G-4-B |
2.2 |
5.8 |
5.5 |
| GD20-004G-4-EU |
4 |
13.5 |
9.5 |
| GD20-5R5G-4-EU |
5.5 |
19.5 |
14 |
| GD20-7R5G-4-EU |
7.5 |
25 |
18.5 |
| GD20-011G-4-EU |
11 |
32 |
25 |
| GD20-015G-4-EU |
15 |
40 |
32 |
| GD20-018G-4-EU |
18 |
47 |
38 |
| GD20-022G-4-EU |
22 |
51 |
45 |
| GD20-030G-4-EU |
30 |
70 |
60 |
| GD20-037G-4-EU |
37 |
80 |
75 |
| GD20-045G-4-EU |
45 |
98 |
92 |
| GD20-055G-4-EU |
55 |
128 |
115 |
| GD20-075G-4-EU |
75 |
139 |
150 |
| GD20-090G-4-EU |
90 |
168 |
180 |
| GD20-110G-4-EU |
110 |
201 |
215 |
Specifikace
| Funkce |
Specifikace |
| Jmenovité vstupní napětí (V) |
1f 220V(-15%)～240V(+10%) |
| 3f 200V(-15%)～240V（+10%） |
| 3f 380V(-15%)～440V(+10%) |
| Jmenovitá vstupní frekvence (Hz) |
50Hz or 60Hz, dovolený rozsah: 47～63Hz |
| Výstupní napětí (V) |
0 ~ vstupní napětí s odchylkou méně než 5% |
| Výstupní frekvence (Hz) |
0 ~ 400 Hz |
| Řízení |
SPWM, SVC |
| Rozsah řízení rychlosti |
1:100 |
| Přesnost řízení rychlosti |
+-0.2% (SVC) |
| Odezva momentového řízení |
<20ms (SVC) |
| Přesnost řízení momentu |
10% |
| Záběrný moment |
150% / 0.5Hz (SVC) |
| Přetížení k jmenovitému proudu |
150%/1min , 180%/10s, 1s for 200% / 1s |
| Možnosti nastavení frekvenční žádosti |
panel, analog, pulsně, multi-frekvence, jednoduché PLC, PID, MODBUS komunikace |
| Analogové vstupy |
(AI2) 0 ~ 10V / 0 ~ 20 mA a (AI3) -10V ~ 10V |
| Analogové výstupy |
(AO1, AO2) 0 ~ 10V / 0 ~ 20 mA, pro měniče <=2.2kW pouze(AO1) |
| Digitální vstupy |
4 standardní vstupy max.1kHZ, |
| 1 vysokorychlostní vstup max.50kHz |
| Digitální výstup |
programovatelný výstup Y1 (tranzistor) |
| Reléové výstupy |
2 programovatelné relé (pro výkony <=2.2.kW - 1relé |
| RO1A NO, RO1B NC, RO1C společný |
| RO2A NO, RO2B NC, RO2C společný |
| zatížitelnost kontaktu 3A/250VAC, 1A/30VDC |
| Sériová komunikace |
RS 485, MODBUS |
| Způsob instalace |
Na stěnu, do racku |
| Okolní teplota |
﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C |
| Nadmořská výška |
<1000m.n.m., snížení zatížení 1% na každých 100m nad 1000m.nm. |
| Chlazení |
ventilátor |
| Ochrany |
Poskytují desítky funkcí ochrany proti chybám: |
| nadproud, přepětí, podpětí, přehřátí a přetížení |
| Brzdná jednotka |
<=37kW standardně vestavěna |
| externí jednotka 45 ~ 110kW |
| Odrušovací filtry |
standardně kat.C3 pro >=4kW |
| kat.C3 pro <=2.2kW doplňkový |
| kat.C2 doplňkový pro všechny výkony |
Rozměry
Pro výkony 0.75 - 2.2 kW (230VAC, 400VAC)
Pro výkony 4 - 110 kW (230VAC,400VAC)
