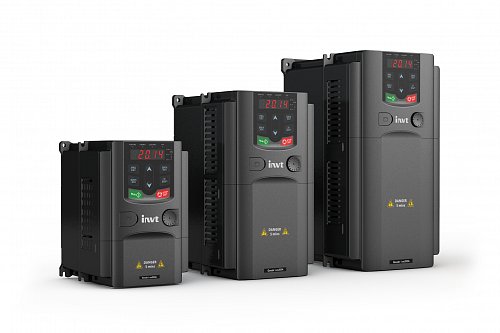

Frekvenční měnič GD200A

Vysoce výkonný frekvenční měnič Goodrive200A GD200A je univerzálním měničem, který se vyznačuje U/f a vektorovým řízením bez zpětné vazby s vynikajícími vlastnostmi. Jedná se o vysoce výkonný produkt pro aplikace v širokém rozsahu výkonu. Předností je také volba výkonu podle zatížení, buď pro konstantní zatížení (např. dopravník) nebo proměnné zatížení (ventilátor, čerpadlo).

E-shop

Základní vlastnosti:

U/f řízení a vektorové řízení bez zpětné vazby (autotuning motoru)
Rozběhový moment motoru 150% od 0.5 Hz
Vestavěná brzdná jednotka (<=30kW), externí brzdná jednotka (>=37kW)
Externí klávesnice s funkcí kopírování parametrů (>=18.5kW), standardní membránová klávesnice (<=15kW), doplňková klávesnice s možností kopírování parametrů
Standardně vestavěný odrušovací filtr kat.C3 (možno nezapojit), doplňkové filtry kat.C2
Jednoduchá funkce pro čerpadla (vodní napáječky), PID regulace
Výkon dle typu zatížení (dual rating) - konstantní / proměnné
Komunikace RS485 s protokolem Modbus RTU / ASCII

Aplikace:

Baličky, odstředivky, drátovky, dopravníky, ventilátory, čerpadla, navíječe, výrobní linky a další.
Průmyslová odvětví: potravinářství, textilní průmysl, tiskárny, papírny, plastikářský průmysl, HVAC.

Značení produktu

GD200A - 011G/015P - 4
1. GD200A - zkratka označení měniče Goodrive200A
2. 011G/015P - označení výkonu - 011/G: 11kW/konstantní zátěž, 015/P: 15kW/proměnná zátěž
3. 4 - napěťová třída - 4: AC 3f 380V(-15%) ~ 440V(+10%)

Výběrová tabulka

Model		Konstantní zátěž			Proměnná zátěž
		Výstupní výkon (kW)	Vstupní proud (A)	Výstupní proud (A)	Výstupní výkon (kW)	Vstupní proud (A)	Výstupní proud (A)
3 ~ 380 - 400VAC	GD200A-0R7G-4	0.75	3.4	2.5
	GD200A-1R5G-4	1.5	5	3.7
	GD200A-2R2G-4	2.2	5.8	5
	GD200A-004G/5R5P-4	4	13.5	9.5	5.5	19.5	14
	GD200A-5R5G/7R5P-4	5.5	19.5	14	7.5	25	18.5
	GD200A-7R5G/011P-4	7.5	25	18.5	11	32	25
	GD200A-011G/015P-4	11	32	25	15	40	32
	GD200A-015G/018P-4	15	40	32	18	47	38
	GD200A-018G/022P-4	18	47	38	22	56	45
	GD200A-022G/030P-4	22	56	45	30	70	60
	GD200A-030G/037P-4	30	70	60	37	80	75
	GD200A-037G/045P-4	37	80	75	45	94	92
	GD200A-045G/055P-4	45	94	92	55	128	115
	GD200A-055G/075P-4	55	128	115	75	160	150
	GD200A-075G/090P-4	75	160	150	90	190	180
	GD200A-090G/110P-4	90	190	180	110	225	215
	GD200A-110G/132P-4	110	225	215	132	265	260
	GD200A-132G/160P-4	132	265	260	160	310	305
	GD200A-160G/185P-4	160	310	305	185	345	340
	GD200A-185G/200P-4	185	345	340	200	385	380
	GD200A-200G/220P-4	200	385	380	220	430	425
	GD200A-220G/250P-4	220	430	425	250	485	480
	GD200A-250G/280P-4	250	485	480	280	545	530
	GD200A-280G/315P-4	280	545	530	315	610	600
	GD200A-315G/350P-4	315	610	600	350	625	650
	GD200A-350G-4	350	625	650
	GD200A-400G-4	400	715	720
	GD200A-500G-4	500	890	860

Specifikace

Funkce	Specifikace
Jmenovité vstupní napětí (V)	1f 220V(-15%)～240V(+10%)
	3f 220V(-15%)～240V（+10%）
	3f 380V(-15%)～440V(+10%)
Jmenovitá vstupní frekvence (Hz)	50Hz or 60Hz, dovolený rozsah: 47～63Hz
Výstupní napětí (V)	0 ~ vstupní napětí s odchylkou méně než 5%
Výstupní frekvence (Hz)	0 ~ 400 Hz
Řízení	SPWM, SVC
Rozsah řízení rychlosti	1:100
Přesnost řízení rychlosti	+-0.2% (SVC)
Odezva momentového řízení	<20ms (SVC)
Přesnost řízení momentu	10%
Záběrný moment	150% / 0.5Hz (SVC)
Přetížení k jmenovitému proudu	G typ - konstantní zátež 150%/1min , 180%/10s, 1s for 200% / 1s
Možnosti nastavení frekvenční žádosti	panel, analog, pulsně, multifrekvence, jednoduché PLC, PID, MODBUS komunikace
Ochrany	Poskytují desítky funkcí ochrany proti chybám: nadproud, přepětí, podpětí, přehřátí a přetížení
Analogové vstupy	(AI2) 0 ~ 10V / 0 ~ 20 mA a (AI3) -10V ~ 10V
Analogové výstupy	(AO1, AO2) 0 ~ 10V / 0 ~ 20 mA
Digitální vstupy	8 standardní vstupy max.1kHZ, 1 vysokorychlostní vstup max.50kHz
Digitální výstup	programovatelný výstup Y1 (tranzistor) vysokorychlostní výstup max.50kHz
Reléové výstupy	2 programovatelné relé (pro výkony <=2.2.kW pouze 1 relé) RO1A NO, RO1B NC, RO1C společný RO2A NO, RO2B NC, RO2C společný zatížitelnost kontaktu 3A/250VAC, 1A/30VDC
Sériová komunikace	RS 485, MODBUS

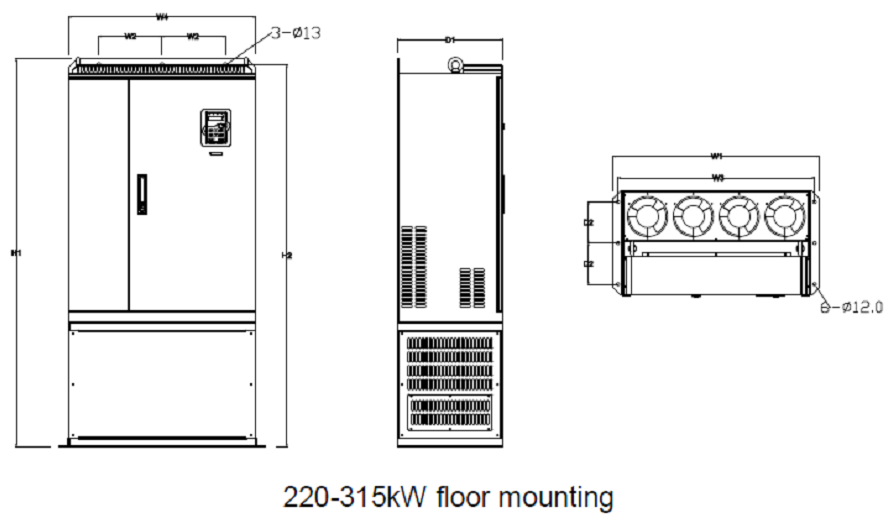

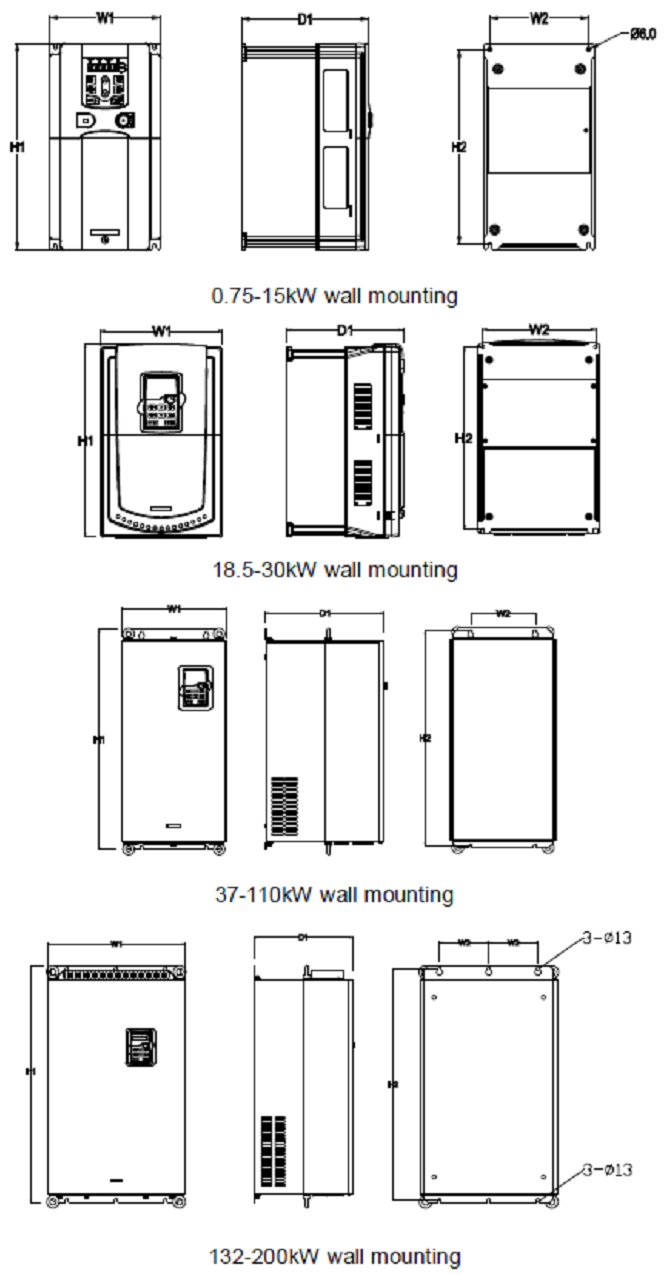

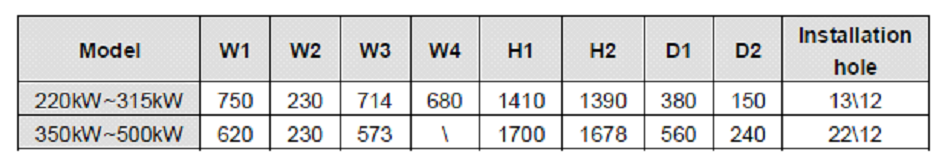

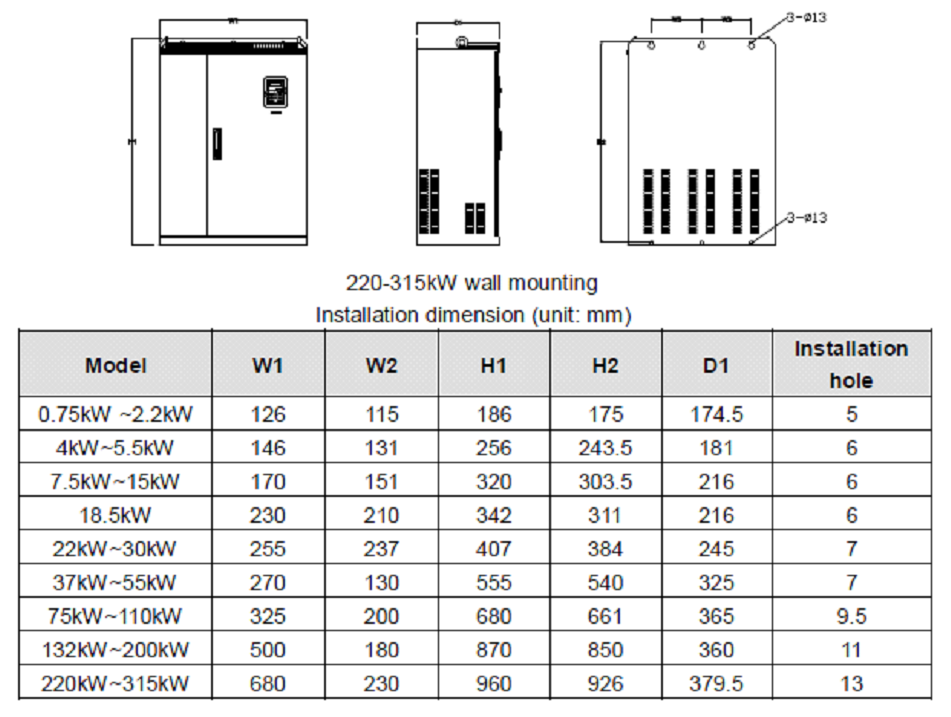

Způsob instalace	Na stěnu, přírubu, zem
Okolní teplota	﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C
Nadmořská výška	<1000m.n.m., snížení zatížení 1% na každých 100m nad 1000m.nm.
Chlazení	ventilátor
Ochrany	Poskytují desítky funkcí ochrany proti chybám: nadproud, přepětí, podpětí, přehřátí a přetížení
Brzdná jednotka	<=30kW standardně vestavěna externí jednotka >=37kW
Odrušovací filtry	standardně kat.C3 kat.C2 doplňkový pro všechny výkony

GD200A Operation Manual
