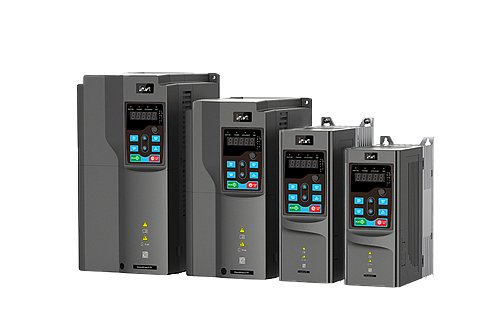

Frekvenční měnič Goodrive270-EU je optimalizovaný speciálně pro ventilátory a čerpadla. Vysoce výkonný produkt pro aplikace v širokém rozsahu výkonu. Vyznačuje se jednoduchou a kompaktní konstrukcí, snadným ovládáním, spolehlivým výkonem a bohatými funkcemi. Své využití najde nejenom v chemických, metalurgických, elektroenergetických a dalších průmyslových odvětvích, ale také u různých tipů ventilátorů a čerpadel v čištění odpadních vod.
1. Optimalizovaná velikost, snadná instalace
2. Kompatibilita motoru: Schopnost pohánět jak synchronní motory, tak asynchronní motory
3. Speciální funkce pro ventilátory a čerpadla
4. Energeticky úsporné a efektivní
5. Flexibilní rozšíření: Podpora pro IO, komunikaci a doplňky
Rozsah výkonu:
AC 3PH 380 ~ 480V: 1,5kW ~ 500kW
Aplikace:
Značení produktu
GD270 - 160 - 4 - L1
1. GD270 - zkratka označení měniče Goodrive270
2. 160: 160kW: jmenovitý výkon
3. 4 - napěťová třída
4. L1 - nastavení
Ponz.: L1 - s vestavěným stejnosměrným filtrem, použitelný pro modely 30~355kW, L3: s vestavěným stejnosměrným filtrem a výstupním střídavým filtrem, použitelný pro modely 220kW a vyšší ( Poznámka: Stejnosměrný filtr je standardní součástí pro modely 400~500kW )
Specifikace
Funkce
Specifikace
Výkon technické kontroly
Vstupní napětí
AC 3PH 380~480V, jmenovité napětí: 380 V
Povolené kolísání přechodných jevů napětí
-15% ~ +10%
Vstupní frenkvence (Hz)
50Hz nebo 60Hz, povolený rozsah: 47~63Hz
Výstupní frenkvence (Hz)
0~400Hz
Způsob ovladání
Vektorový regulátor prostorového napětí a bezsenzorové vektorové řízení (SVC)
Typ motoru
Asynchronní motor (AM) a synchronní motor (SM)
Rychlostní poměr
Pro AMs: 1:200 (SVC), pro SMs: 1:20 (SVC)
Přesnost regulace otáček
± 0.2% (SVC)
Rychlost kolísání
± 0.3% (SVC)
Odezva točivého momentu
<20ms (SVC)
Přesnost regulace točivého momentu
±10% (SVC)
Kapacita přetížení
Schopnost pracovat na 110 % jmenovitého proudu po dobu 1 minuty a přetížení povoleno každých 5 minut
Výkon ovládání chodu
Způsob nastavení frekvence
Nastavení lze realizovat pomocí digitálního, analogového, pulzního, frekvenčního, vícestupňového rychlostního běhu, jednoduchého PLC, PID a komunikace.
Automatická regulace napětí
Výstupní napětí může zůstat neměnné, i když se napětí sítě mění
Ochrana proti poruchám
K dispozici je mnoho ochranných funkcí, jako je ochrana proti nadproudu, přepětí, podpětí, přehřátí a ztrátě fáze
Restartování sledování rychlosti
Používá se k realizaci bezrázového plynulého rozběhu rotačních motorů
